¿Qué tipo de criba permite que un pozo entregue más agua y dure más años?
- Rio Blanco Pozos Profundos
- hace 5 horas
- 7 min de lectura
La productividad y la vida útil de un pozo profundo no dependen solamente de su profundidad o del caudal disponible en el acuífero. Uno de los factores más importantes es la superficie captante de la entubación, es decir, el área efectiva por donde el agua ingresa desde la formación hacia el interior del pozo.
Una mayor superficie captante permite distribuir mejor el ingreso del agua, reducir su velocidad de entrada, disminuir las pérdidas de carga y limitar el arrastre de arenas y materiales finos.
En Rio Blanco Perforaciones SpA somos especialistas en la habilitación de pozos profundos con cribas de acero inoxidable de ranura continua, una solución especialmente recomendada para proyectos que requieren alta eficiencia hidráulica, resistencia a la corrosión y una mayor vida útil.
Tres sistemas de captación utilizados en pozos profundos
Las soluciones más habituales pueden agruparse en tres tipos:
Tubo de acero ranurado con plasma.
Tubo de PVC ranurado.
Criba de acero inoxidable de ranura continua.
Cada alternativa presenta diferencias relevantes en superficie captante, resistencia mecánica, pérdida de carga, comportamiento frente a los finos y durabilidad.
1. Tubo de acero ranurado con plasma
El tubo de acero ranurado se fabrica realizando cortes longitudinales directamente sobre la tubería mediante plasma u otro sistema de mecanizado.
Su principal ventaja es su elevada resistencia mecánica, por lo que puede utilizarse en pozos profundos o en terrenos donde la entubación estará sometida a esfuerzos importantes.
Sin embargo, su superficie captante normalmente representa solo entre un 3% y un 4% de la superficie total del tubo.
Esta reducida área abierta obliga al agua a ingresar por una cantidad limitada de ranuras, concentrando el flujo y aumentando la velocidad de entrada y las pérdidas de carga.
Además, la ranura recta y sin ángulo puede facilitar que las partículas queden alojadas o incrustadas en su interior. Con el tiempo, esto puede reducir progresivamente el área efectiva de captación y afectar el rendimiento del pozo.
Ventajas
Alta resistencia mecánica y estructural.
Adecuado para profundidades importantes.
Alternativa de menor inversión inicial.
Amplia disponibilidad y fabricación relativamente sencilla.
Desventajas
Superficie captante limitada: aproximadamente 3% a 4%.
Mayor velocidad de entrada del agua.
Mayores pérdidas de carga.
Riesgo de incrustación de partículas en las ranuras.
Posibilidad de corrosión y disminución progresiva del rendimiento.
2. Tubo de PVC ranurado
El PVC ranurado es una alternativa utilizada en numerosos pozos debido a su resistencia a la corrosión, bajo peso y facilidad de instalación.
Dependiendo del diámetro, el ancho y la distribución de sus ranuras, puede alcanzar una superficie captante aproximada de entre 13% y 18%.
Esta mayor área abierta distribuye mejor el ingreso del agua y reduce su velocidad en comparación con el tubo de acero ranurado.
El PVC normalmente se instala dentro de una perforación de mayor diámetro, dejando un espacio anular suficiente para colocar un empaque de grava seleccionada.
Esta grava actúa como un filtro natural entre el acuífero y la tubería, ayudando a retener los materiales finos y permitiendo que el agua ingrese al pozo.
Ventajas
No se corroe ni se oxida.
Mayor superficie captante que el acero ranurado.
Menor velocidad de entrada.
Material liviano y de instalación práctica.
Compatible con un empaque de grava seleccionada.
Buena relación entre costo y eficiencia.
Desventajas
Menor resistencia mecánica que el acero.
Puede deformarse bajo determinadas cargas o temperaturas.
Su utilización debe evaluarse según la profundidad y las condiciones del terreno.
Menor desempeño estructural en condiciones especialmente exigentes.
3. Criba de acero inoxidable de ranura continua

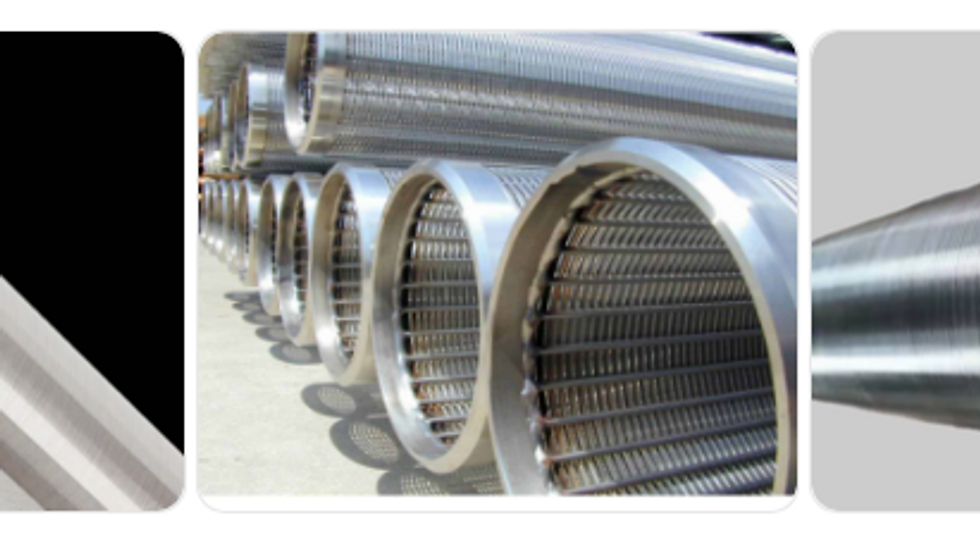

La criba de acero inoxidable de ranura continua, también conocida como criba helicoidal, filtro de ranura continua o perfil en “V”, representa una de las soluciones de mayor calidad y eficiencia disponibles para la habilitación de pozos profundos.
En Rio Blanco Perforaciones somos especialistas en el diseño, suministro e instalación de este tipo de cribas, especialmente en proyectos agrícolas, industriales y sanitarios donde se requiere maximizar el rendimiento del pozo y proteger la inversión a largo plazo.
Su fabricación se basa en un alambre de perfil en “V” enrollado helicoidalmente sobre barras longitudinales de soporte. Esta configuración permite obtener una superficie captante muy superior a la de una tubería ranurada convencional, pudiendo superar el 85%, según el diseño y la abertura seleccionada.
La gran superficie abierta distribuye el ingreso del agua a lo largo de toda la criba, reduciendo significativamente la velocidad de entrada y las pérdidas de carga.
Una ranura diseñada para evitar obstrucciones
La geometría en “V” cumple una función fundamental. La abertura es más estrecha en la superficie exterior y se ensancha hacia el interior de la criba.
Esto dificulta que las partículas queden atrapadas dentro de la ranura. Las partículas que logran atravesar el punto más estrecho tienden a continuar hacia el interior del pozo, donde pueden ser retiradas durante el proceso de desarrollo y limpieza.
Este diseño disminuye el riesgo de colmatación y ayuda a conservar la eficiencia hidráulica durante más tiempo.
Ventajas
Superficie captante superior al 85%, según diseño.
Muy baja velocidad de ingreso del agua.
Menores pérdidas de carga.
Alta eficiencia hidráulica.
Menor riesgo de colmatación.
Ranura continua con perfil en “V”.
Alta resistencia a la corrosión.
Excelente comportamiento en pozos de alto caudal.
Mayor vida útil cuando se diseña e instala correctamente.
Mejor distribución del flujo alrededor de toda la criba.
Desventajas
Mayor inversión inicial.
Requiere fabricación especializada.
Su abertura debe seleccionarse según la granulometría del acuífero.
Exige una instalación técnicamente controlada.
Especialistas en cribas de acero inoxidable
La utilización de una criba de acero inoxidable no consiste simplemente en instalar un tubo de mayor calidad. Su correcto funcionamiento depende de un diseño integral que considere:
La profundidad y el diámetro del pozo.
La granulometría de la formación.
El caudal requerido.
La abertura de la ranura.
La longitud y ubicación de los tramos filtrantes.
El diámetro de la perforación.
El espesor y granulometría del empaque de grava.
El método de instalación y desarrollo del pozo.
En Rio Blanco Perforaciones SpA contamos con experiencia especializada en trabajos con cribas de acero inoxidable, integrando la criba, el empaque de grava y el desarrollo del pozo como partes de un mismo sistema de captación.
Nuestro objetivo no es solamente construir un pozo que entregue agua al finalizar la perforación, sino desarrollar una obra capaz de mantener un buen rendimiento hidráulico durante su vida útil.
La importancia del empaque de grava seleccionada
En los pozos habilitados con PVC ranurado o criba inoxidable, el espacio entre la perforación y la tubería permite instalar un empaque de grava seleccionada.
Para que este sistema funcione correctamente, debe existir un espacio anular suficiente entre el diámetro de la perforación y el diámetro de la entubación.
Por ejemplo, una perforación de 14 pulgadas con una entubación de 10 pulgadas proporciona un espacio adecuado para distribuir la grava alrededor de la criba. Un espacio anular demasiado reducido dificulta su colocación uniforme y puede provocar puentes, vacíos o sectores sin una protección efectiva.
El empaque de grava cumple varias funciones:
Retiene partículas finas de la formación.
Permite el paso del agua hacia la criba.
Estabiliza el acuífero alrededor del pozo.
Reduce el ingreso de arena.
Mejora el desarrollo del pozo.
Ayuda a conservar el caudal en el tiempo.
La grava no debe seleccionarse de manera arbitraria. Su granulometría debe definirse de acuerdo con las características del terreno y las muestras obtenidas durante la perforación.
Comparación de superficies captantes
Tipo de entubación | Superficie captante aproximada | Velocidad de entrada | Riesgo de colmatación |
Acero ranurado con plasma | 3%–4% | Alta | Alto |
PVC ranurado | 13%–18% | Media | Medio |
Criba inoxidable de ranura continua | Superior al 85% | Muy baja | Muy bajo |
Los valores son referenciales y pueden variar según el diámetro, la abertura de las ranuras, el patrón de fabricación y el diseño particular de cada pozo.
¿Por qué importa la velocidad de entrada?
Cuando el agua ingresa a gran velocidad a través de una superficie captante reducida, aumenta el arrastre de partículas y la pérdida de energía en las inmediaciones del filtro.
Esto puede provocar:
Ingreso de arena y materiales finos.
Obstrucción progresiva de las ranuras.
Mayor descenso dinámico.
Mayor consumo energético de la bomba.
Reducción del caudal disponible.
Limpiezas y rehabilitaciones más frecuentes.
Una superficie captante elevada permite distribuir el ingreso del agua en una zona mayor. Esto reduce la velocidad en cada punto de entrada y favorece un funcionamiento más eficiente del pozo.
¿Cuál es la mejor alternativa?
No existe una única solución válida para todos los proyectos. La elección debe considerar las condiciones hidrogeológicas, el caudal requerido, la profundidad, el presupuesto y la vida útil esperada.
El acero ranurado puede ser adecuado cuando se prioriza la resistencia mecánica y una menor inversión inicial. El PVC ofrece una solución eficiente y resistente a la corrosión para numerosas aplicaciones.
Sin embargo, cuando el objetivo es obtener alta eficiencia hidráulica, menor velocidad de entrada, resistencia a la corrosión y una mayor vida útil, la criba de acero inoxidable de ranura continua constituye una solución técnicamente superior.
Conclusión
La calidad de un pozo profundo no depende solamente de alcanzar una determinada profundidad. También depende de cómo se habilita y de la superficie disponible para captar el agua.
Un buen diseño debe combinar:
Una perforación de diámetro suficiente.
Una criba correctamente seleccionada.
Un empaque de grava diseñado según la formación.
Un desarrollo eficiente del pozo.
Una prueba de bombeo que permita evaluar su comportamiento.
En Rio Blanco Perforaciones SpA somos especialistas en la construcción y habilitación de pozos con cribas de acero inoxidable de ranura continua, entregando soluciones orientadas a maximizar el caudal, reducir las pérdidas hidráulicas y prolongar la vida útil de cada obra.
La calidad de un pozo no se mide solamente por su profundidad, sino por la forma en que capta y entrega el agua.
